241220_CCP

◆ CCP (Cisco Configuration Professional)

먼저 cisco-lab에서 배포용이미지 > ISO > Win7.ova 를 다운

VirtualBox에서 파일 > 가상시스템 가져오기 를 통해 다운받은 WIN7.ova를 등록한 후 가상서버 제작

  제작을 완료한 후 Admin*계정으로 정상접속 되는 지 확인 (ps : cisco) 한 후 종료하고

  GNS3를 켜서 해당 Win7 서버를 등록(Edit > Preferences > VirtualBox > VirtualBox VMs > New / Finish) 한 후

  아래와 같이 연결하여 웹서버로 등록하여 준다



  R1에서 등록이 완료되면 WIN7에도 IP를 등록한 후 연결되었는 지 ping으로 확인한다

  ※만약 웹서버에서 IP를 등록해도 어댑터 인식이 안된다면 내컴퓨터 속성 > 장치관리자 > 네트워크어댑터의 어댑터를 삭제 후 하드웨어 변경사항 검색의 아이콘을 클릭하여 PC가 자동으로 연결된 어댑터를 인식하고 드라이브를 설치하도록 하여 다시 IP를 등록하면 된다

  그 후 CCP를 실행하여 준 후 첫 팝업은 cancel하고 라우터의 IP를 등록하여 준다

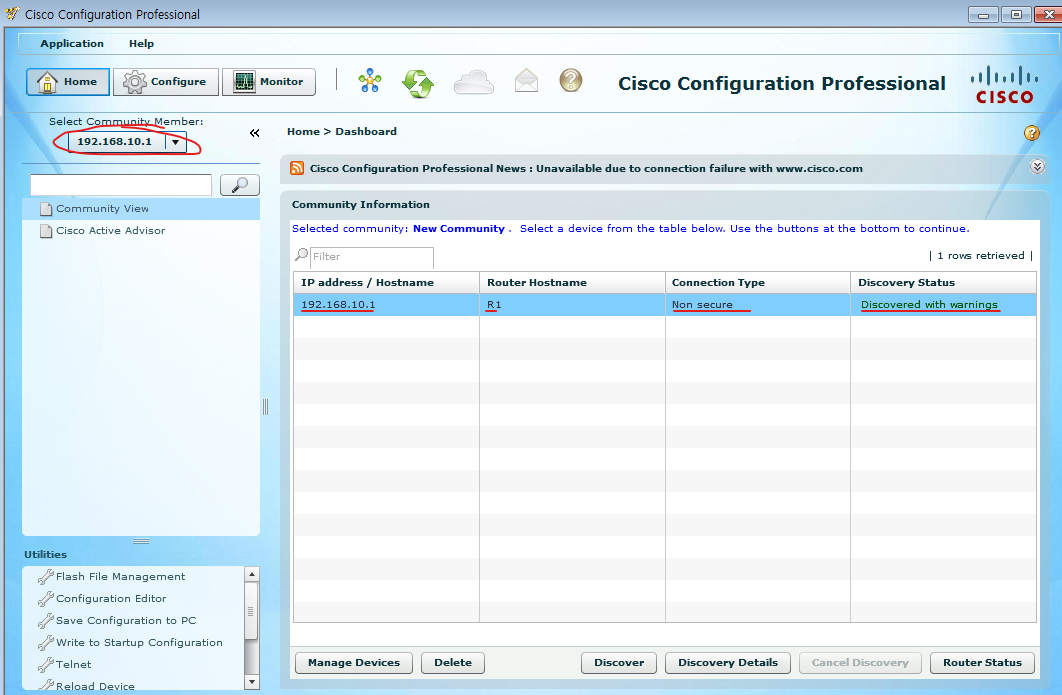

  등록한 후 Discover하여 R1을 인식시켜 주고 완료되면 왼쪽 위의 Configure를 클릭하면 아래가 바뀌고

  Interface Management의 내용을 클릭 시 연결된 인터페이스에 대해 알 수 있으며,

  Router의 내용 중 Time의 내용 중 Date and Time에서 시간을 설정 가능하고 변경이 완료되었으면 R1에서 #sh clock으로 장비시간을 볼 수 있으며 변경된 것을 볼 수 있다.



  등 해당 프로그램을 통해 원격으로 라우터의 설정을 변경이 가능하다



◆

  먼저 각 라우터와 PC의 IP를 등록하여 준 후 라우터끼리의 라우팅 테이블을 등록하여 준 후



  R2와 R3에 각각 http 연결을 위한 명령어를 입력하여 주고 R1 방향으로 디폴트라우팅을 지정한 후

  Win7에서 CCP를 켜준 후 각각의 IP를 등록하고 100.1만 먼저 Discover하여 준다

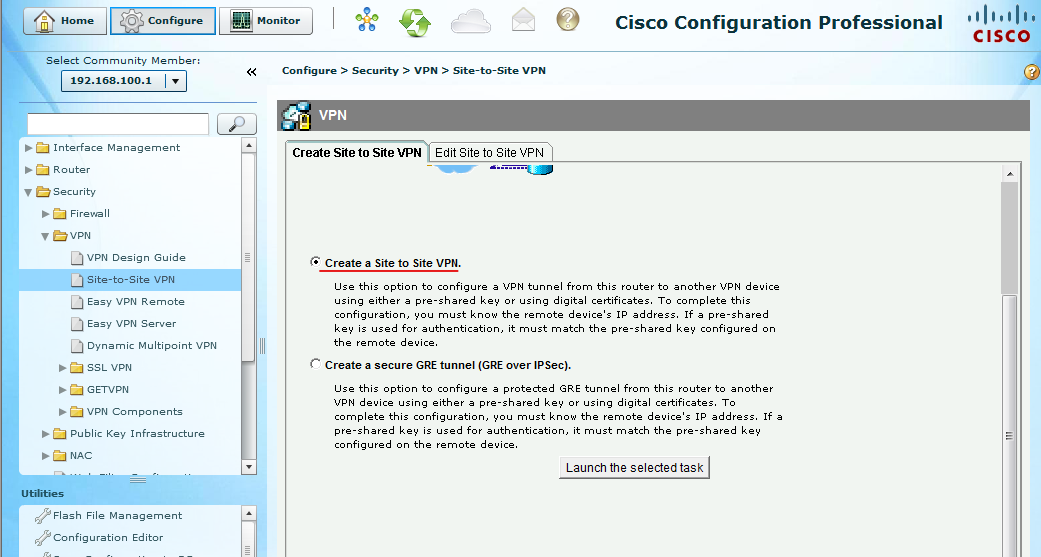

  완료된 후 R2의 VPN인 site to site를 등록하여 준다

  ㄴ 퀵모드는 디폴트값이 지정되어 있는 것이고 스텝바이스텝은 스스로 하나씩 지정하는 모드

  ㄴ 연결된 외부 인터페이스 지정 후 연결할 IP를 적고 비번을 등록한 후 내부 인터페이스를 등록하고 연결될 라우터의 내부 IP네트워크 대역을 세팅 한다

  ㄴ Next를 한 후 OK 하다가 마지막에 Diliver로 라우터에게 전송하여 준다

  이렇게 완료하게 되면 R3도 등록되어야 적용되기 때문에 Win7을 종료한 후 스위치2로 연결하여 IP를 바꾸고 CCP를 킨 후 200.1을 Discover하여 준다



  양쪽 다 완료되면 Test Tunnel을 Start하여 연결이 정상적인 지 확인하며 중간에 연결될 IP를 지정한 후 지속하여 준다

  ㄴUP상태가 되면 정상적으로 완료되었다는 의미



  이렇게 터널링이 완료되었다면 Win7을 원래대로 돌린 후 다른 PC로 핑을 보내면 정상적으로 전송되며 내용을 볼 수 있다





[ Rack 실습 ]

  여기서 해야 할 일은 라우터의 IP를 지정하여 준 후 http 서버로의 연결을 등록하고

   (R1 f0/1 : 192.168.202.1 // R2 f0/1 : 192.168.102.1 )

  특정 서버인 PC들의 IP를 지정한 후

   (PC1 : 192.168.102.11   //   NMS Server : 192.168.102.10   //   DHCP&DNS Server : 192.168.102.20)

  CCP에서 R1과 R2를 터널링하여 준 후

  R1과 R2에 snmp를 등록한 후 바로 NMS Server에 적용하여 준 후

  R1과 R2에서 SSH 등록과 Syslog와 Radius를 등록하여 적용시켜 준다 (코드입력)

  이제 DHCP와 DNS 서버들이 작동하도록 설정하여 준다
